Stringowy system konwersji mocy

EH-8000/8600-HA-MR-10~33

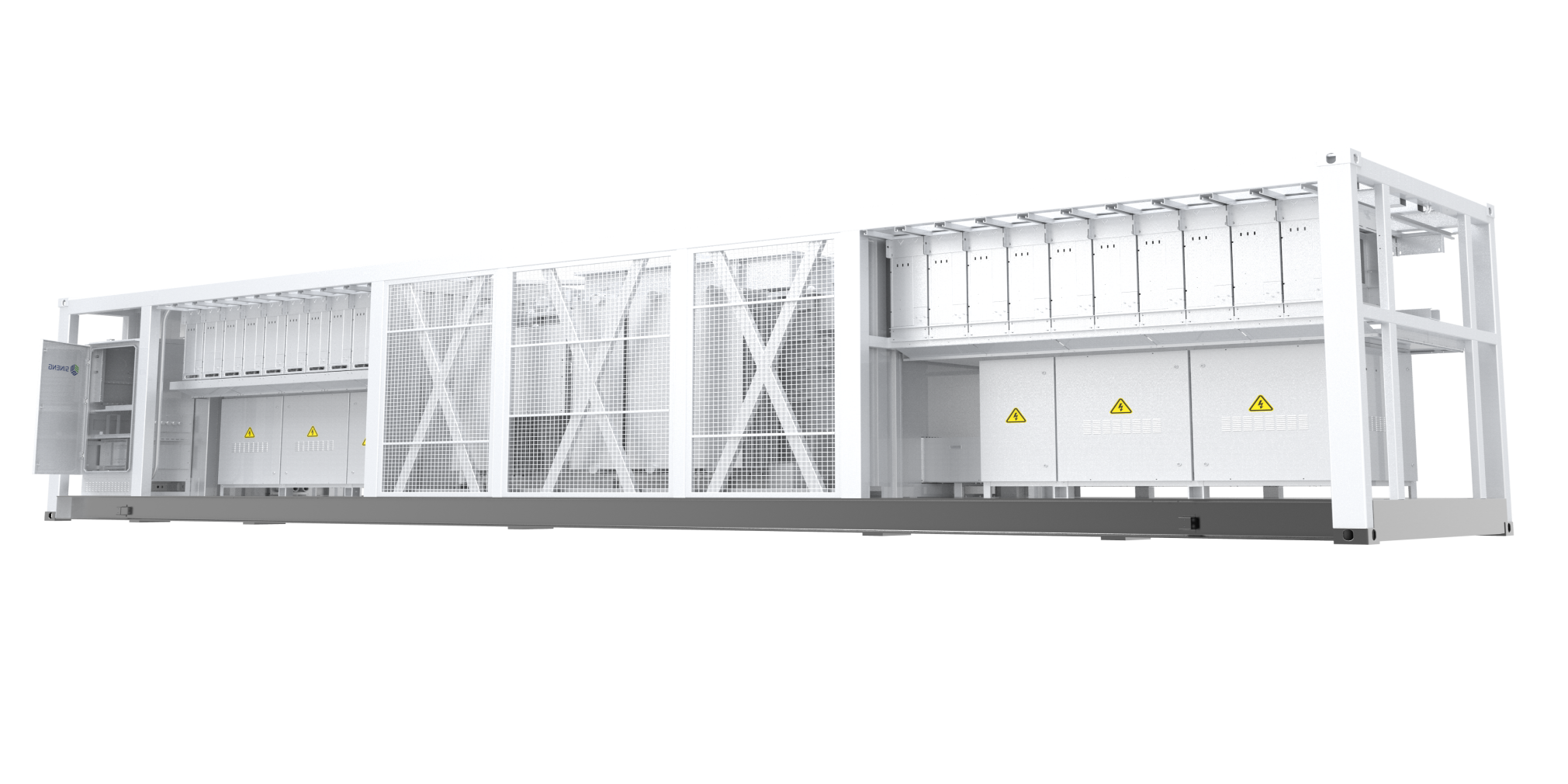

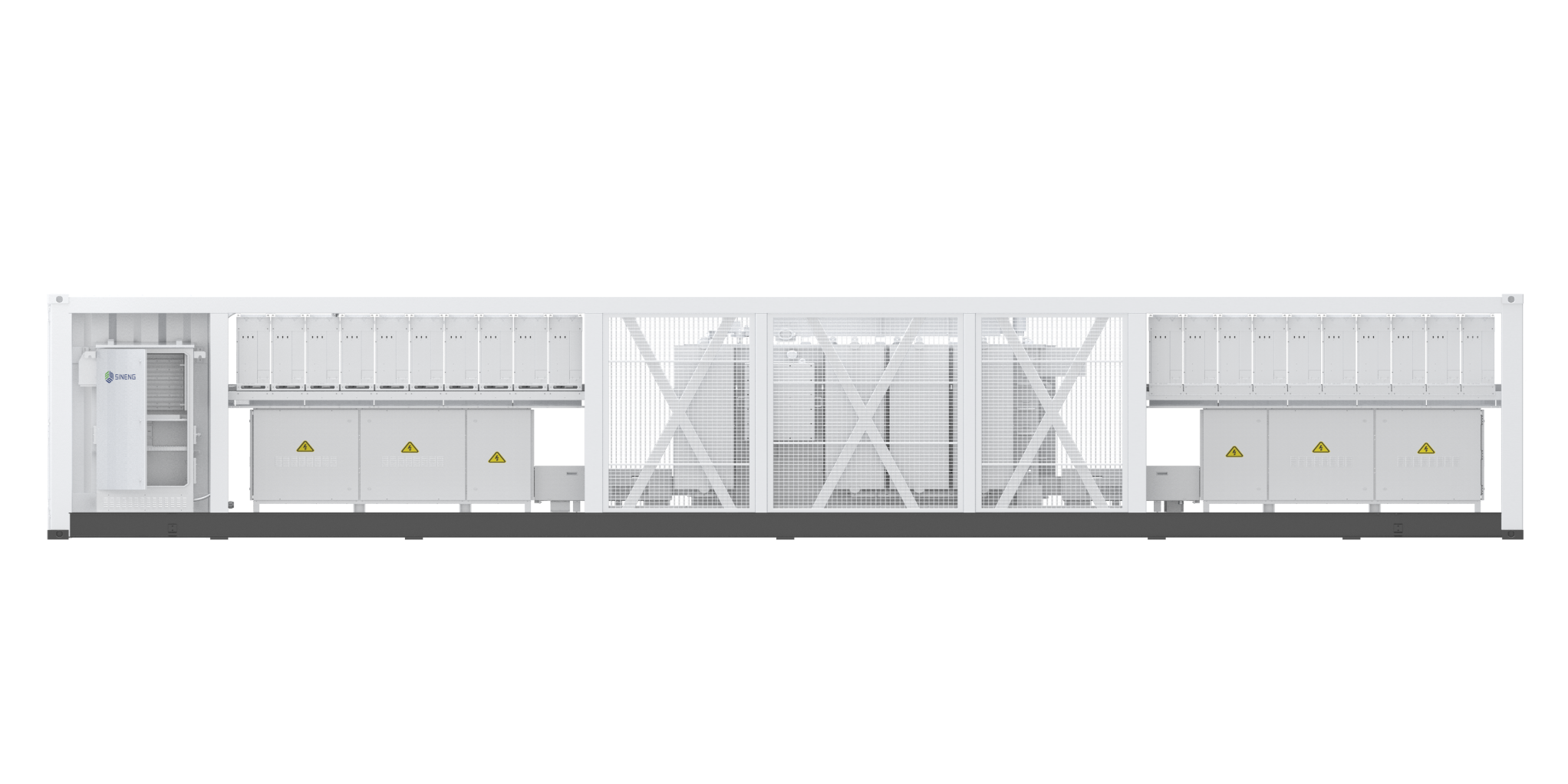

Stacja gotowa do użycia z wbudowanym transformatorem SN  (PCS łańcuchowy, 1500 V)

Broszura produktowa
  • EH-8600-HA-MR-10~33 (1).png
  • EH-8600-HA-MR-10~33 (2).png
  • EH-8600-HA-MR-10~33 (3).png
  • EH-8600-HA-MR-10~33 (1).png
  • EH-8600-HA-MR-10~33 (2).png
  • EH-8600-HA-MR-10~33 (3).png

  • Cechy

  • Parametry prądu stałego

  • Parametry prądu przemiennego (w sieci)

  • Parametry prądu przemiennego (poza siecią)

  • Transformator

  • Dane ogólne

  • Cechy

  • Parametry prądu stałego

  • Parametry prądu przemiennego (w sieci)

  • Parametry prądu przemiennego (poza siecią)

  • Transformator

  • Dane ogólne

Kontakt z nami
Cechy

  • · Kontener 40 stóp do łatwej wysyłki i instalacji
    · Osiągnij lepsze wykorzystanie pojemności akumulatora

  • · Łatwa wymiana modułu zasilania skraca czas naprawy
    · Zezwalaj na rozszerzenie nowego klastra akumulatora do starego systemu

  • · Poprawa nierównowagi SOC między różnymi klasterami akumulatora
    · Wbudowana jednostka zarządzania szeregiem podrzędnym obsługuje standard IEC 61850

  • · System akumulatora zapewnia głębsze możliwości DOD
    · Łatwiejsze wykonywanie okresowej kalibracji akumulatora

Parametry prądu stałego
ModelEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Maksymalne napięcie prądu stałego
1500V
Maksymalne natężenie prądu stałego
224,5 A*40
241,3 A*40
Zakres napięcia akumulatora
1000～1500 V
Liczba wejść prądu stałego
4040
Parametry prądu przemiennego (w sieci)
ModelEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Moc wyjściowa prądu przemiennego
220 kVA*40 przy 35°C, 200 kVA*40 przy 45°C
236,5 kVA*40 przy 35°C, 215 kVA*40 przy 45°C
Napięcie znamionowe prądu przemiennego
690 V, 3W+PE
Zakres napięcia prądu przemiennego PCS
607~759 V (regulowane)
Maksymalny natężenie wyjściowe prądu przemiennego systemu PCS
 184,1 A*40 przy 35°C, 167,4 A*40 przy 45°C
197,9 A*40 przy 35°C, 179,9 A*40 przy 45°C,
Częstotliwość nominalna sieci
50/60Hz
Harmoniczne (THDi)
<1,5% (obciążenie 100%)
Współczynnik mocy
-1～+1
Parametry prądu przemiennego (poza siecią)
ModelEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Napięcie znamionowe prądu przemiennego
690 V, 3 W+PE
Zakres napięcia prądu przemiennego PCS
607–759 V (regulowane)
Zniekształcenie napięcia prądu przemiennego
<1,5% (100% obciążenia liniowego)
Składowa napięcia stałego
<0,5% Un (liniowe obciążenie równoważące)
Nierównomierna nośność
100%
Częstotliwość nominalna sieci
50/60 Hz
Transformator
ModelEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Tryb izolacji
Transformator zanurzony w oleju
Moc znamionowa transformatora
8800 kVA przy 35°C, 8000 kVA przy 45°C
9460 kVA przy 35°C, 8600 kVA przy 45°C
Napięcie niskiego/średniego napięcia
0,69 kV/33 kV (opcjonalnie 10 kV~33 kV)
Wektor transformatora
Dy11y11
Typ chłodzenia transformatora
ONAN
Rodzaj oleju
Olej mineralny
Dane ogólne
ModelEH-8000-HA-MR-10~33
EH-8600-HA-MR-10~33
Maksymalna wydajność PCS
99%
Europejska wydajność PCS
98,5%
Stopień ochrony przed wnikaniem
IP54
Zakres temperatury roboczej
–40~+60°C (obniżenie wartości znamionowej o >45°C)
Wilgotność względna
0~100% (bez kondensacji)
Maksymalna wysokość
<2000 m (standard) / 2000~4000 m (opcjonalnie)
Metoda chłodzenia
Wymuszone chłodzenie powietrzem
Interfejs komunikacyjny
RS485/CAN/Ethernet
Wymiary (szer. × gł. × wys.)
12 192 × 2438 × 2896 mm
Waga
29t30t
